SS304 Boîte à froid à argon dans une usine de séparation d'air

Cooler, boîte à froid, récipient Reefer, récupération d'argon, SS304

Boîte à froid- le rôle de ce système est d'éliminer l'azote, l'hydrogène, le monoxyde de carbone et d'autres impuretés dans le gaz argon

1. échangeur de chaleur à plaque: l'argon produit et les gaz d'échappement après distillation à basse température par échangeur de chaleur pour récupération à froid
Et faire descendre la température de l'argon brut de la température ambiante à la température requise par les conditions de travail (-157 °C);
2. la colonne principale de la tour de distillation: en utilisant le principe de distillation à basse température, l'évaporateur situé au sommet de la tour principale pour obtenir la norme 5N
Produit argon
3. tour de distillation tour II: du haut de la tour principale pour conduire un gaz résiduel, car le gaz résiduel contient un grand nombre de composants argon.

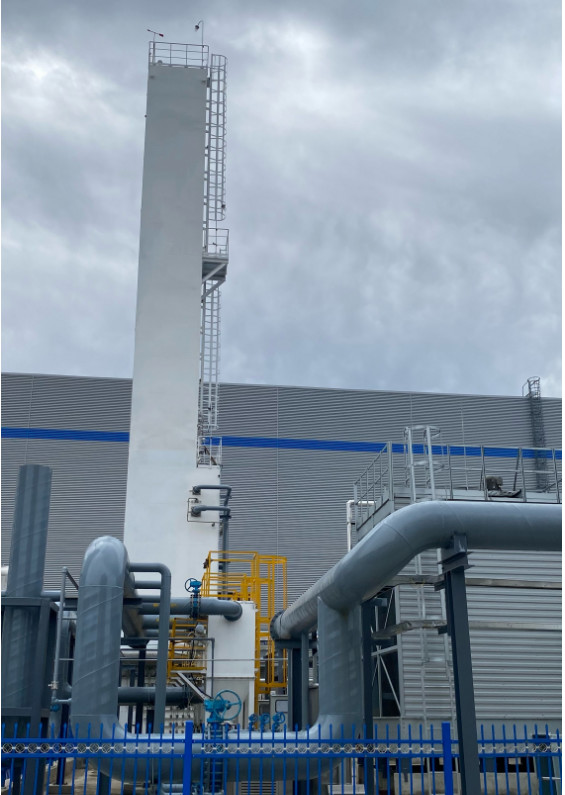

La boîte froide est l'un des équipements essentiels d'une installation de séparation d'air; la séparation cryogénique est donc indispensable pour tous les procédés de séparation du mélange de gaz brut produit.La boîte à froid est l'un des principaux équipements de séparation à basse température.

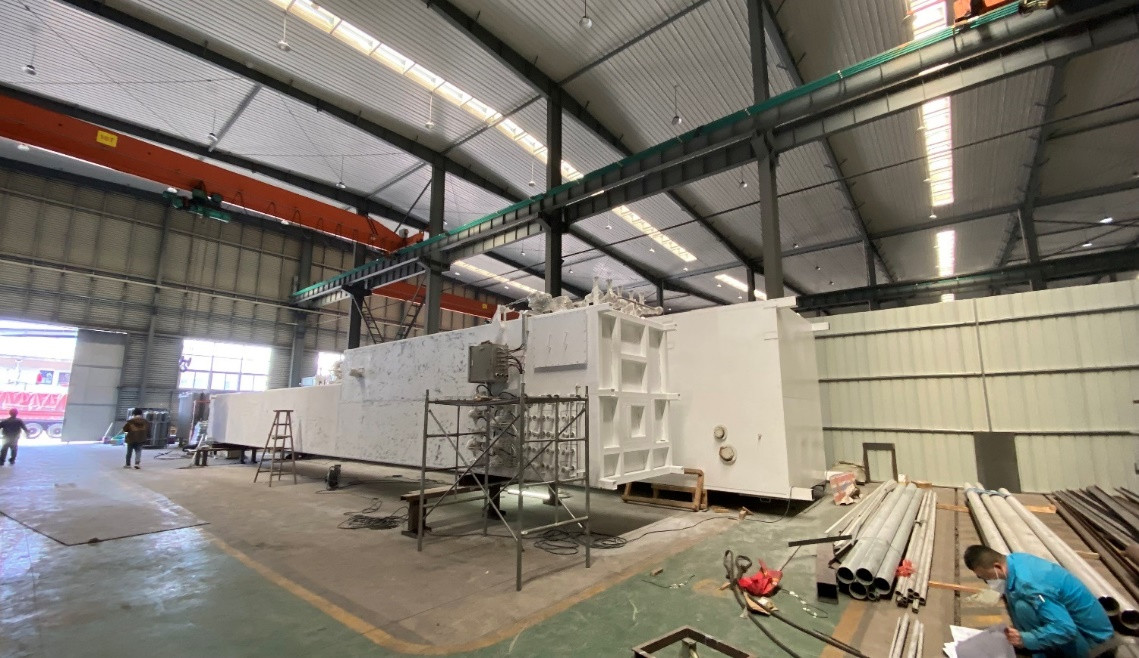

Il se compose principalement de deux parties: l'une est l'énorme boîte d'isolation en coque d'acier, et l'autre est l'échangeur de chaleur interne en plaque d'aluminium.
Il existe trois clés techniques, dont le calcul du transfert de chaleur et la conception de la structure mécanique et le calcul hydraulique.Les trois éléments doivent être étroitement coordonnés pour répondre aux exigences du processus et pour atteindre une efficacité élevée., résistance à la pression, économie de matériaux, compacité, faible résistance au débit et faible perte de chaleur (refroidissement).
